• Vibroflots--Gmelhoria do solo com o Vibroflot

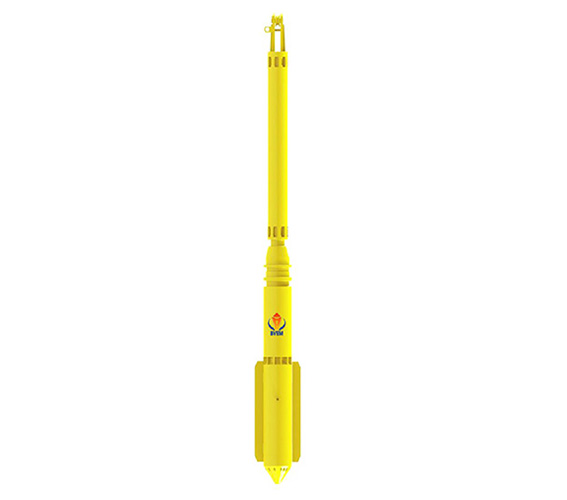

O Vibroflot é um vibrador fino que é abaixado verticalmente no solo, usando a pressão da água e a gravidade. O Vibroflot é usado para compactação e estabilização de solos granulados soltos por meio de vibração. Ao estender o vibrador com tubos seguidores, maiores profundidades podem ser alcançadas.

Um Vibroflot pode ser usado para melhoria do solo das seguintes maneiras:

● Compactação: o solo é adicionado a partir do topo dos vibrolans

● Adicionando outro material, por ex. cascalho.

● Criando colunas de pedra. O cascalho é adicionado da parte inferior dos vibrolans. Isso aumenta a capacidade de suporte do solo. Os recalques das fundações, a subsidência sísmica e a liquefação estão sendo evitados.

Como o solo compactado se torna mais compacto, surge um funil na superfície. Ao adicionar solo durante o movimento de retração – o vibrovlot é iniciado e parado em momentos pré-determinados – surge um solo compacto e estável.

O movimento vibratório do Vibroflot é gerado pelo excentro hidráulico no nariz do Vibroflot. Ao pressionar a água do fundo e das laterais do Vibroflot, ele pode ser baixado facilmente até a profundidade desejada.

Um Vibroflot é suspenso livremente por um guindaste sobre esteiras ou guia guiado em uma plataforma. Também pode ser conduzido por uma escavadeira. Os dados em tempo real de uma configuração única ou tandem são exibidos em um monitor e podem ser baixados a qualquer momento para dar suporte a relatórios de trabalho.

Mais casos de projeto podem ser encontrados aqui >>

A BVEM disponibiliza dois modelos Vibroflot, mais ou menos idênticos em termos de dimensões. A diferença é determinada pelo momento excêntrico. Ambos os modelos podem ser montados de forma modular. Vários acessórios estão disponíveis para as diferentes aplicações. Para mais informações sobre este produto específico, gostaríamos de encaminhá-lo para o departamento de vendas.

Conceito:

Um método de tratamento de fundação pela ação conjunta de vibração horizontal e choque de água de alta pressão para:

Compactar a camada de areia solta ou formada em solo macio da coluna de cascalho para compor a fundação composta com o solo original juntos.

Terminologia Comum:

O subsolo

Normalmente as condições do solo são descritas em um relatório de investigação do solo. Se as propriedades do solo não atenderem aos requisitos estabelecidos pelas condições de carregamento propostas, a técnica vibro oferece uma solução econômica para a melhoria do solo. Pode ser transportado a quase qualquer profundidade.

O Vibroflot

O elemento central do vibroflot é um peso excêntrico acionado eletricamente que induz a oscilação horizontal do vibroflot. A coluna vibroflot é montada com o vibroflot e o Tubo de extensão para se adequar à profundidade de melhoria e suspensa em um guindaste ou montada em uma máquina base de construção personalizada.

Variedade de técnicas vibratórias

O vibroflot é utilizado para 2 técnicas distintas que diferem tanto na melhoria do solo quanto no mecanismo de transferência de carga.

A técnica de vibrocompactação compacta solo granular com conteúdo insignificante de finos por meio do rearranjo das partículas do solo em um estado mais denso.

A técnica de substituição Vibro constrói colunas portantes feitas de cascalho ou brita em solos coesos e solos granulares com alto teor de finos.

Beneficie-se da vibração

As técnicas vibro apresentam um método de melhoria muito versátil que pode ser ajustado a uma ampla variedade de condições de terreno e requisitos de fundação. A sua execução é comparativamente rápida, mesmo que grandes volumes de solo devam ser melhorados e as obras estruturais subsequentes possam ocorrer muito rapidamente. A melhoria do solo permite que o construtor utilize sapatas rasas padrão, o que, por sua vez, leva a economias adicionais. Outra vantagem é a compatibilidade ambiental das técnicas vibroflot. São utilizados materiais naturais e in situ. Além disso, apenas uma quantidade comparativamente pequena de solo é removida durante o processo.

Vibro compaction

Visão geral:

A compactação vibro de solo arenoso é a tecnologia que utiliza a carga vibratória para reorganizar as partículas e reduzir o volume e se tornar areia densa.

Para solo saturado, sob repetida tensão de vibração horizontal, a pressão da água no solo aumenta rapidamente, a força de conexão entre as partículas do solo diminui e as partículas do solo são transferidas para a energia potencial mais baixa, formando uma estrutura estável e compacta para se adaptar à nova condição de tensão.

Mecanismo de compactação:

1, Vibração e extrusão: A força de vibração horizontal do vibroflot é transmitida através do esqueleto do solo para compactar o solo circundante.

2, Vibração flutuante: A vibração causa o aumento da pressão da água no solo circundante, o que leva à destruição da estrutura das partículas do solo e à formação de uma nova estrutura estável.

3, Consolidação: Quando a pressão da água se dissipa sob o efeito do estresse no solo arenoso, a consolidação é gerada.

Substituição vibratória

Visão geral:

É frequentemente usado para melhorar a base de solo coeso. Trata-se de utilizar a vibração e o choque de água de alta pressão, formando a pilha de cascalho na fundação, de modo a formar um sistema composto de sustentação da fundação com o solo da fundação, para atingir o objetivo de melhoria.

Mecanismo de melhoria

1, Efeito pilha:A pilha com maior resistência pode reduzir a tensão adicional do solo de fundação através da concentração de tensão.

2, Efeito de amortecimento: A tensão exercida pela fundação não é apenas transmitida do topo da estaca, mas também através da deformação lateral do corpo da estaca para o solo circundante. A fundação composta é equivalente a uma almofada artificial rígida com melhores propriedades de difusão.

3, Drenagem: O bom desempenho de drenagem da estaca auxilia na consolidação do solo viscoso e com alto teor de umidade, melhorando assim a resistência do solo coeso. Ao mesmo tempo, quando a carga do edifício é aplicada, a pressão da água super-vazia gerada no solo de fundação pode se dissipar rapidamente, de modo que o recalque de consolidação possa ser concluído rapidamente.

Âmbito de aplicação:

1. A compactação vibratória sem alimentação é adequada para: areia grossa, areia média fina, areia grossa em cascalho.

2. A compactação vibro de alimentação é adequada para: areia fina, solo de areia fina média.

3. A coluna de pedra de substituição de vibroflotação é adequada para: argila mole com solo siltoso, argila em geral e resistência ao cisalhamento não drenado superior a 20KP.

4. A coluna de pedra de substituição de vibroflotação pode ser usada para: solos diversos, fundação de cinzas volantes e loess dobrável.

5. Se o método de alimentação inferior for adotado, a pilha de cascalho com deslocamento vibro também pode ser usada para argila macia com resistência ao cisalhamento inferior a 20KP.

Vibro compaction

O projeto do método de compactação vibro é baseado principalmente em experimentos e práticas de engenharia.

Profundidade de compactação:

A distribuição de tensão e a resistência do solo da fundação podem ser determinadas de acordo com a carga do edifício superior. A fórmula de cálculo é de acordo com o padrão da fundação do edifício.

Escopo de compactação:

1, a fundação em faixa ou fundação independente só pode ser utilizada na faixa de base.

2, a base da jangada e a base da caixa são geralmente empilhadas em toda a fundação, e 1-3 fileiras de cabeços podem ser organizadas de acordo com a necessidade.

Espaço das estacas e método de empilhamento:

Geralmente é adotado um layout normal de estilo triangular ou quadrado. Existem vários métodos para projetar o espaçamento entre pilhas:

1, Método de teste de campo.

2, Estimativa do volume de enchimento.

3, Método de fórmula empírica.
