Beijing Vibroflotation Engineering Machinery Co., Ltd. (BVEM) comenzó a partir de un equipo especial de I + D que trabajó para un proyecto de localización estratégica de vibroflot y organizado por el Ministerio de Recursos Hídricos e Hidroelectricidad. Después de 40 años de desarrollo de productos y mercado, BVEM se ha convertido en una empresa bien conocida en la industria de ingeniería de cimientos de China. Con el negocio principal de juegos completos de equipos para aplicaciones de Vibro Compactación, BVEM se incluyó en el grupo de National High & New Technology Enterprise.

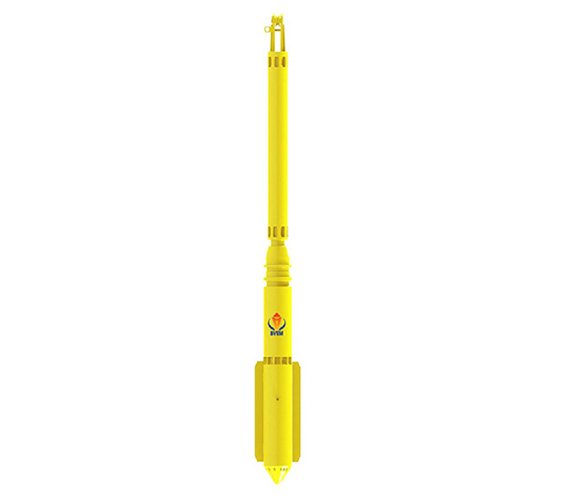

Descripción: La arena de grava o relleno se llena desde la parte superior del pozo.
Es un equipo para aplicaciones de vibrocompactación comúnmente utilizado.
Utilizado para la vibrocompactación y la vibrosustitución en condiciones generales.
Método económico y eficiente de vibro construcción.
Descripción: La arena de grava o relleno se llena desde la parte superior del pozo.
El equipo de vibroflotación más utilizado.
Utilizado para la vibrocompactación y la vibrosustitución en condiciones generales.
Método económico y eficiente de vibro construcción.
Características: El barril de la vibrolanza y la carcasa del motor están hechos de acero forjado de alta resistencia.
La bobina del motor adopta una envoltura de película de envejecimiento a alta temperatura, larga vida útil y buen efecto de aislamiento.
Estructura única del motor refrigerado por agua circulante, buena disipación de calor con alta eficiencia.
Tanto de columnas de grava como el motor se importan con el rodamiento original FAG.
Diseño de cabezal vibratorio de dos pisos con buena resistencia, fácil de reemplazar.
Lubricación de aceite de cojinete única, mejora aún más la vida útil del cojinete.
Un método de tratamiento de base por acción conjunta de vibración horizontal y choque de agua a alta presión para:
Compacte la capa de arena suelta o formada en un suelo blando de columna de grava para componer la base compuesta con el suelo original.
Proceso Vibro
Vibrosustitución
Vibro Compactación
Base vibrocompuesta
Prueba en el sitio
Tasa de reemplazo
Relación de estrés
Diámetro de columna equivalente
Corriente de compactación
Incremento del ciclo de compactación
Tiempo de compactación
Por lo general, las condiciones del suelo se describen en un informe de investigación del suelo. Si las propiedades del suelo no pueden cumplir los requisitos establecidos por las condiciones de carga propuestas, la técnica vibro ofrece una solución económica para la mejora del suelo. Se puede llevar a casi cualquier profundidad.
El elemento central del vibroflot es un peso excéntrico con deriva eléctrica que induce la oscilación horizontal del vibroflot. La cuerda de vibroflot se ensambla con el vibroflot y el tubo de extensión para adaptarse a la profundidad de mejora y se suspende de una grúa o se monta en una máquina base de construcción personalizada.
El vibroflot se utiliza para 2 técnicas distintas que difieren tanto en su mejora del suelo como en su mecanismo de transferencia de carga.
La técnica de vibrocompactación compacta el suelo granular con un contenido insignificante de finos mediante la reorganización de las partículas del suelo en un estado más denso.
La técnica de vibrosustitución construye columnas de grava hechas de grava o piedras trituradas en suelos cohesivos y suelos granulares con alto contenido fino.
Las técnicas Vibro presentan un método de mejora muy versátil que se puede ajustar a una amplia variedad de condiciones del terreno y requisitos de cimientos. Su ejecución es comparativamente rápida, incluso si se van a mejorar grandes volúmenes de suelo y los trabajos estructurales posteriores pueden seguir muy rápidamente. La mejora del suelo permite al constructor utilizar zapatas poco profundas estándar que, a su vez, generan ahorros adicionales. Otra ventaja es el respeto al medio ambiente de las técnicas de Vibro Compactación. Como materiales naturales e in situ se utilizan. Además, solo se elimina una cantidad comparativamente pequeña de tierra durante el proceso.
La vibrocompactación del suelo arenoso es la tecnología de usar la carga de vibración para reorganizar las partículas y reducir el volumen y convertirse en arena densa.
Para el suelo saturado, bajo la tensión de vibración horizontal repetida, la presión del agua del suelo aumenta rápidamente, la fuerza de conexión entre las partículas del suelo disminuye y las partículas del suelo se transfieren a la energía potencial más baja, formando una estructura estable y ajustada para adaptarse a la nueva condición de estrés
1) Vibración y extrusión: la fuerza de vibración horizontal del vibroflot se transmite a través del esqueleto del suelo para compactar el suelo circundante.
2) Flotación de vibración: la vibración causa el aumento de la presión del agua en el suelo circundante, lo que conduce a la destrucción de la estructura de las partículas del suelo y a la formación de una nueva estructura estable.
3) Consolidación: cuando la presión del agua se disipa bajo el efecto del estrés en el suelo arenoso, se genera la consolidación.
A menudo se usa para mejorar la base del suelo cohesivo. Es utilizar la vibración y el impacto del agua a alta presión, formando la pila de grava en la base, para formar un sistema de soporte de base compuesto con el suelo de la base, para lograr el propósito de mejorar.
1) Pile effect:The pile with higher strength can reduce the additional stress of the foundation soil through the stress concentration.
2) Cushion effect: The stress exerted by the foundation is not only passed down from top of the pile, but also through the lateral deformation of the pile body to the surrounding soil. The composite foundation is equivalent to a stiffened artificial cushion with better diffusion properties.
3) Drainage: The good drainage performance of the pile helps to consolidation the viscous soil with high moisture content, thus improving the strength of cohesive soil. At the same time, when the building load applied, the super-void water pressure generated in the foundation soil can dissipate rapidly, so that the consolidation settlement can be completed quickly.
1. la vibrocompactación sin alimentación es adecuada para: arena gruesa, arena medianamente fina, arena gruesa en grava.
2. La vibrocompactación de alimentación es adecuada para: arena fina, suelo de arena medianamente fina.
3. La columna de piedra de vibrosustitución es adecuada para: arcilla blanda con suelo limoso, arcilla general y resistencia al corte sin drenaje superior a 20KP.
4. La columna de piedra de vibrosustitución se puede usar para: suelo misceláneo, cimientos de cenizas volantes y loess plegable.
5. Si se adopta el método de alimentación del fondo, la pila de grava de vibrosustitución también se puede usar para arcilla blanda con menos resistencia al corte que 20KP.
El diseño del método de vibrocompactación se basa principalmente en experimentos y prácticas de ingeniería.
Profundidad de compactación:
La distribución de la tensión y la resistencia del suelo de los cimientos se pueden determinar de acuerdo con la carga del edificio superior. La fórmula de cálculo se otorga de acuerdo con el estándar de los cimientos del edificio.
Alcance de compactación:
1) la base de la tira o la base independiente solo se pueden usar en el rango base.
2) la base de la balsa y la base de la caja generalmente se apilan en toda la base, y se pueden organizar 1-3 filas de bolardos de acuerdo con la necesidad.
Espacio de pilotes y método de apilamiento:
Por lo general, se adopta un diseño de estilo triangular o cuadrado normal. Existen varios métodos para el diseño de espaciado de pilotes:
1) método de prueba de campo.
2) estimación del volumen de llenado.
3) método de fórmula empírica.
Complete equipment of vibroflot construction
Vibroflot construction process
Control de calidad de construcción de vibradores
Monitor de control de calidad de proceso completo de construcción de vibradores
