• Vibroflots--Amélioration du sol avec le Vibroflot

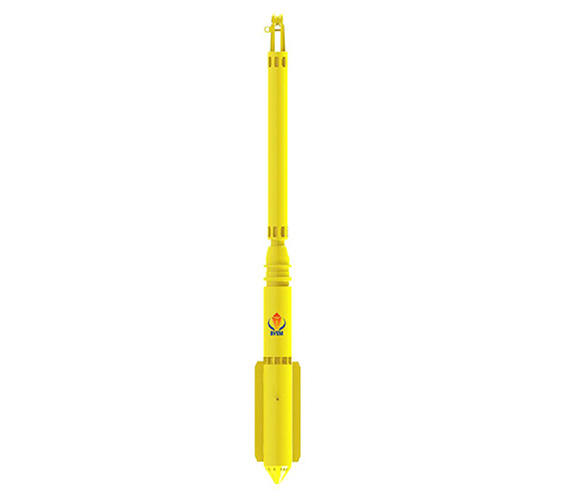

Le Vibroflot est un vibrateur mince qui est descendu verticalement dans le sol, en utilisant la pression de l'eau et la gravité. Le Vibroflot est utilisé pour le compactage et pour stabiliser les sols granuleux meubles par vibration. En étendant le vibrateur avec des tubes suiveurs, de plus grandes profondeurs peuvent être atteintes.

Un Vibroflot peut être utilisé pour l’amélioration du sol des manières suivantes:

● Compactage: la terre est ajoutée par le haut des vibrolans

● En ajoutant d'autres éléments, par ex. gravier.

● En créant des colonnes de pierre. Du gravier est ajouté depuis le fond des vibrolans. Cela augmente la capacité portante du sol. Les tassements de fondations, les affaissements sismiques et la liquéfaction sont évités.

À mesure que le sol compacté devient plus compact, un entonnoir apparaît à la surface. En ajoutant de la terre pendant le mouvement de rétraction – le vibrovlot est démarré et arrêté à des moments prédéterminés – un sol compact et stable apparaît.

Le mouvement vibrant du Vibroflot est généré par l'excentreur hydraulique situé dans le nez du Vibroflot. En pressant l'eau du fond et des côtés du Vibroflot, celui-ci peut être facilement abaissé à la profondeur souhaitée.

Un Vibroflot est suspendu librement à une grue sur chenilles ou à un leader guidé dans une plate-forme. Il peut également être conduit dans et par une excavatrice. Les données en temps réel d'une configuration simple ou tandem sont affichées sur un moniteur et peuvent être téléchargées à tout moment pour prendre en charge les rapports de travail.

D'autres cas de projet peuvent être trouvés ici >>

BVEM propose deux modèles Vibroflot, plus ou moins identiques en termes de dimensions. La différence est déterminée par le moment excentrique. Les deux modèles peuvent être assemblés de manière modulaire. Différents accessoires sont disponibles pour les différentes applications. Pour plus d'informations sur ce produit spécifique, nous aimerions vous diriger vers le service commercial.

Concept:

Une méthode de traitement des fondations par action conjointe de vibrations horizontales et de chocs hydrauliques à haute pression pour:

Compactez la couche de sable meuble ou formée dans un sol mou de colonne de gravier pour composer ensemble la fondation composite avec le sol d'origine.

Terminologie courante:

Le sous-sol

Habituellement, l'état du sol est décrit dans un rapport d'étude du sol. Si les propriétés du sol ne peuvent pas répondre aux exigences fixées par les conditions de chargement proposées, la technique vibro offre une solution économique pour l'amélioration du sol. Il peut être transporté à presque toutes les profondeurs.

Le Vibroflot

L'élément central du vibroflot est un poids excentrique à entraînement électrique qui induit l'oscillation horizontale du vibroflot. La chaîne vibroflot est assemblée avec le vibroflot et le tube d'extension en fonction de la profondeur d'amélioration et suspendue à une grue ou montée sur une machine de base construite sur mesure.

Variété de techniques vibro

Le vibroflot est utilisé pour 2 techniques distinctes qui se différencient tant par leur amélioration des sols que par leur mécanisme de transfert de charge.

La technique de vibrocompactage compacte le sol granulaire avec une teneur négligeable en fines en réorganisant les particules du sol dans un état plus dense.

La technique de remplacement Vibro permet de construire des colonnes porteuses à base de gravier ou de pierres concassées dans des sols cohésifs et des sols granulaires à haute teneur en fines.

Bénéficiez du vibro

Les techniques de vibro présentent une méthode d'amélioration très polyvalente qui peut être adaptée à une grande variété de conditions de sol et d'exigences de fondations. Son exécution est relativement rapide même si de grands volumes de sol doivent être améliorés et des travaux de gros œuvre ultérieurs peuvent suivre très rapidement. L'amélioration du sol permet au constructeur d'utiliser des semelles peu profondes standard, ce qui entraîne des économies supplémentaires. Un autre avantage est le respect de l’environnement des techniques de vibroflot. Des matériaux naturels et in situ sont utilisés. De plus, seule une quantité relativement faible de terre est éliminée au cours du processus.

Vibro compaction

Aperçu:

Le vibrocompactage des sols sableux est la technologie qui utilise la charge vibratoire pour réorganiser les particules, réduire le volume et devenir du sable dense.

Pour un sol saturé, sous la contrainte de vibration horizontale répétée, la pression de l'eau du sol augmente rapidement, la force de connexion entre les particules du sol diminue et les particules du sol sont transférées à l'énergie potentielle inférieure, formant une structure stable et serrée pour s'adapter aux nouvelles conditions de contrainte.

Mécanisme de compactage :

1, Vibration et extrusion: La Force vibratoire horizontale du vibroflot est transmise à travers le squelette du sol pour compacter le sol environnant.

2, Flotteur vibrant: les vibrations provoquent une augmentation de la pression de l'eau dans le sol environnant, ce qui entraîne la destruction de la structure des particules du sol et la formation d'une nouvelle structure stable.

3, Consolidation: Lorsque la pression de l'eau se dissipe sous l'effet d'une contrainte sur le sol sableux, la consolidation est générée.

Remplacement du vibro

Aperçu:

Il est souvent utilisé pour améliorer les fondations d’un sol cohérent. Il s'agit d'utiliser les vibrations et le choc de l'eau à haute pression, formant le tas de gravier dans la fondation, de manière à former un système porteur de fondation composite avec le sol de la fondation, pour atteindre l'objectif d'amélioration.

Mécanisme d'amélioration

1, effet de pieu: le pieu avec une résistance plus élevée peut réduire la contrainte supplémentaire du sol de fondation grâce à la concentration des contraintes.

2, Effet coussin: La contrainte exercée par la fondation est non seulement transmise du haut du pieu, mais également au sol environnant par la déformation latérale du corps du pieu. La fondation composite équivaut à un coussin artificiel rigidifié avec de meilleures propriétés de diffusion.

3, Drainage: Les bonnes performances de drainage du tas aident à consolider le sol visqueux à haute teneur en humidité, améliorant ainsi la résistance du sol cohérent. Dans le même temps, lorsque la charge du bâtiment s'applique, la pression de l'eau super-vide générée dans le sol de fondation peut se dissiper rapidement, de sorte que le tassement de consolidation puisse être achevé rapidement.

Champ d'application :

1. Le vibrocompactage sans alimentation convient pour: le sable grossier, le sable moyennement fin, le sable grossier dans le gravier.

2. Le vibrocompactage alimentaire convient aux: sables fins, sols de sable moyennement fin.

3. La colonne de pierre de remplacement par vibroflotation convient aux: argiles molles avec sol limoneux, argile générale et résistance au cisaillement non drainée supérieure à 20KP.

4. La colonne de pierre de remplacement pour vibroflottation peut être utilisée pour: des sols divers, des fondations en cendres volantes et du loess pliable.

5. Si la méthode d'alimentation par le bas est adoptée, le tas de gravier à déplacement vibro peut également être utilisé pour l'argile molle ayant une résistance au cisaillement inférieure à 20KP.

Vibro compaction

La conception de la méthode de vibro-compactage est principalement basée sur l’expérience et la pratique de l’ingénierie.

Profondeur de compactage :

La répartition des contraintes et la résistance du sol des fondations peuvent être déterminées en fonction de la charge du bâtiment supérieur. La formule de calcul est conforme à la norme des fondations du bâtiment.

Portée du compactage:

1, La fondation en bande ou la fondation indépendante ne peuvent être utilisées que dans la gamme de base.

2, La base du radeau et la base de la boîte sont généralement empilées sur toute la fondation, et 1 à 3 rangées de bornes peuvent être disposées selon les besoins.

Espace des pieux et méthode d'empilage:

Une disposition normale de style triangulaire ou carré est généralement adoptée. Il existe plusieurs méthodes pour concevoir l'espacement des pieux :

1, méthode de test sur le terrain.

2, estimation du volume de remplissage.

3, méthode de formule empirique.
